Возможности проведения денситотомометрии на конусно-лучевом компьютерном томографе у пациентов с заболеваниями пародонта

Г. И. Ронь

академик АЕН, д. м. н., профессор, заведующий кафедрой терапевтической стоматологии ГОУ ВПО «УГМА» Минздрава России

Т. М. Еловикова

профессор кафедрой терапевтической стоматологии ГОУ ВПО «УГМА» Минздрава России

Л. В. Уварова

к. м. н., стоматолог-терапевт МСП УГМА

М. А. Чибисова

д. м. н., профессор, ректор, заведующая кафедрой рентгенологии в стоматологии Санкт-Петербургского института стоматологии последипломного образования

Распространенным методом исследования и контроля тканей пародонта является рентгенография челюстей. Ортопантомография, прицельные снимки до и после лечения позволяют регистрировать «на глаз» изменение плотности костной ткани.

Визуальное изучение рентгенограмм не всегда отражает объективную реальность, так как человек с нормальным зрением невооруженным глазом может различать структуры около 0,1 мм [3]. Изменение плотности поддерживающего аппарата зубов имеет большое диагностическое и прогностическое значение в поддерживающем, динамическом наблюдении больных пародонтитом. Многие исследователи на протяжении длительного промежутка времени предлагали свои методы измерения плотности тканей пародонта. Однако они не нашли практического применения [1, 5, 6]. Во многом это связано с тем, что кость — биологическая ткань, имеющая пористую структуру, состоящая из трабекул — минерального вещества — и межтрабекулярного пространства, заполненного экстравазальной (интерстициальной) жидкостью. Учеными доказан факт снижения плотности межзубной перегородки в зависимости от степени тяжести пародонтита.

Диагностика и лечение воспалительных заболеваний пародонта (ВЗП) являются важной и сложной проблемой стоматологии [2, 4, 8]. Тяжелый пародонтит приводит к потере зубов в возрастной группе старше 40 лет, обнаруживается в 5—15 % случаев. Неповрежденный пародонт встречается только у 12 % обследованных людей. Возникновение и развитие заболеваний пародонта происходят под влиянием местных причин, а также сочетанного действия местных и общих факторов на фоне изменения реактивности организма. Реактивность и резистентность тканей пародонта организма человека на протяжении жизни меняются. При определенном стечении факторов риска происходит направленный апоптоз поддерживающего аппарата зубов или микробный лизис тканей пародонта [2, 6].

Количественные методы объективизации диагностики состояния тканей пародонта и контроля эффективности консервативного и хирургического методов лечения хронического генерализованного пародонтита также возможны благодаря внедрению в практику конусно-лучевого компьютерного томографа (КЛКТ) Planmeca. Помимо визуализации объекта стоматологи-пародонтологи в свое распоряжение получили инструменты определения плотности тканей пародонта в условных единицах, или единицах Хаунсфилда. Денситотомометрия (измерение плотности в части томографического среза) позволяет не только оценить среднюю плотность в обозначенной области, но и найти в выделенном объеме ткань с максимальной и минимальной плотностью. В небольшом, ограниченном объеме возможности визуализации дополняются и углубляются за счет измерения плотности мелких составляющих комплекса тканей пародонта, таких как периодонтальная связка, трабекула губчатого вещества, кортикальная пластинка стенки альвеолы, межтрабекулярное пространство.

Благодаря этому инструменту можно производить измерение плотности в диагностически значимой области, или области наибольшей деструкции костной ткани. Наиболее вариабельна в плане изменения минеральной плотности кости при пародонтитах межзубная перегородка или межальвеолярная кость. Динамическое обследование таких пациентов с анализом минеральной плотности челюстей представляет огромный интерес. На сегодняшний день определены показатели средней минеральной плотности верхней и нижней челюстей в боковых отделах в условных единицах при гингивите и пародонтите различной степени тяжести: хронический генерализованный катаральный гингивит — 1550—1650 у. е.; хронический генерализованный пародонтит средней степени тяжести — 1108—1300 у. е.; пародонтит тяжелой степени — 1065—1200 у. е. [8—13]. Эти показатели имеют большое значение в плане сопоставления полученных данных денситотомометрии пациента до и после лечения с числовыми критериями различных форм хронического генерализованного пародонтита.

До настоящего времени пародонтологи недостаточно широко применяли денситотомометрию как инструмент КЛКТ Planmeca для выявления максимальной или минеральной плотности костной ткани.

Цель исследования: повышение эффективности диагностики и лечения больных пародонтитом на основании объективной оценки минеральной плотности межальвеолярной кости (межзубных промежутков), а также компактного слоя костной ткани верхней и нижней челюстей до и после лечения.

Материалы и методы

Методика определения минеральной плотности костной ткани больных пародонтитом до и спустя год после лечения в у. е.

Денситотомометрия в условных единицах по данным конусно-лучевой компьютерной томографии Planmeca выполнялась пациенту в следующих зонах верхней и нижней челюстей: межзубный промежуток между резцами верхней челюсти: 1.1, 1.2 зубы; межзубный промежуток между молярами нижней челюсти: 3.6, 3.7 зубы; компактный слой костной ткани в области боковых отделов верхней и нижней челюстей.

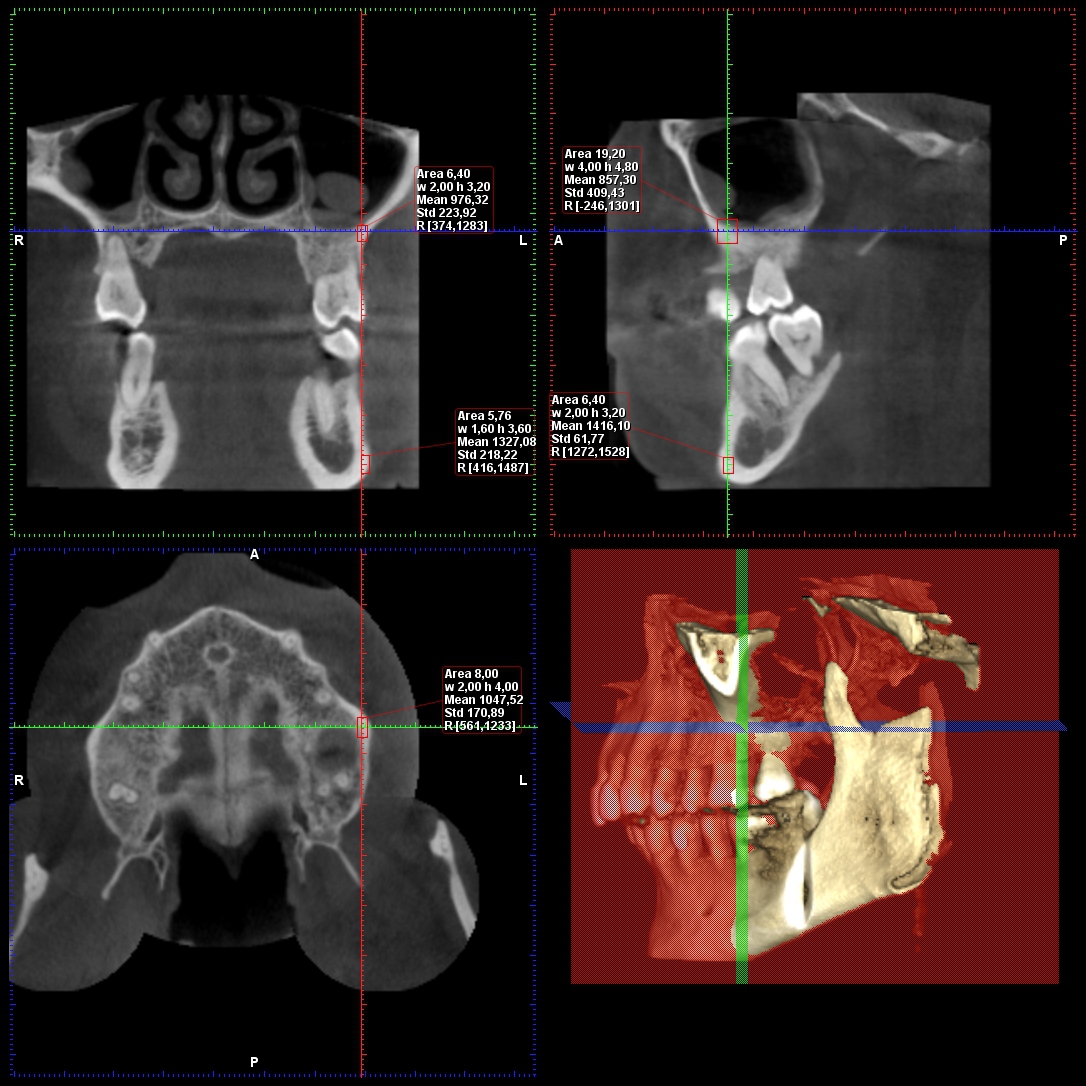

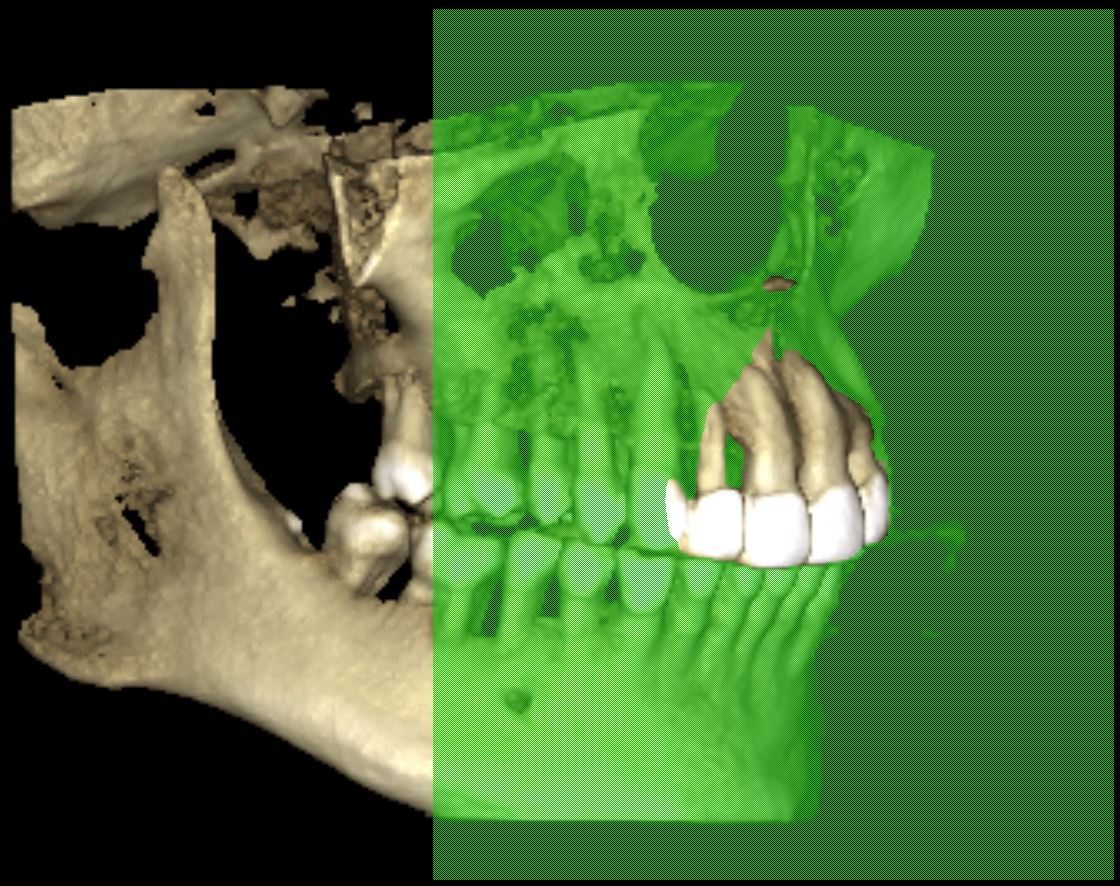

Псевдотрехмерная реконструкция (трехмерное компьютерное изображение) верхней и нижней челюстей в режиме просмотра онлайн с помощью манипулятора мыши позволяет выполнить денситотомометрию в трех рентгенотомографических срезах: сагиттальном, аксиальном (рис. 1) и коронарном (рис. 2). Три томографических среза имеют одну точку пересечения. На каждом томографическом срезе мы видим пересечения двух других срезов. Измерения в аксиальном срезе (синий цвет) производят в области коронарного и сагиттального срезов. Измерения в области коронарного среза (зеленый цвет) производим в области пересечения линий красного и синего цветов, сагиттального и аксиального срезов соответственно. Измерения в сагиттальном срезе (красный цвет) производим в области пересечения аксиального и коронарного срезов, пересечение синей и красной линий.

Зона дополнительного сканирования определялась инструментом выявления максимальной и минимальной плотности и связана с размерами области исследования зубочелюстной системы. Измерение плотности ткани сопровождается кликом на панели с изображением квадрата или круга левой клавишей мыши. После повторного клика на одном томографическом срезе формировался прямоугольник или квадрат, который захватывал межзубной промежуток или кортикальную пластинку челюсти. При этом формировалась зона дополнительного сканирования — параллелепипед. На трех томографических срезах появлялись показатели денситотомометрии. С целью получения среднего значения показателя денситотомометрии — максимальной плотности в данной области (минеральная плотность костной ткани) находилось его среднее арифметическое.

Денситотомометрия (инструмент «прямоугольник» или «круг» в верхнем правом углу панели) имеет следующие показатели:

1. Area — площадь исследования, ограниченная область рентгенотомографического среза.

2. Mean — среднее значение плотности ткани в ограниченной области.

3. Std — стандартное отведение.

4. Максимальное и минимальное значения плотности в ограниченной области в у. е.

«Захватывая» в объем (квадрат или круг) только интересующую нас ткань — межзубную перегородку, которая состоит из трабекул и межтрабекулярного пространства, можно сказать, что максимальная плотность — это плотность трабекул (рентгенологическая минеральная плотность костной ткани в условных единицах), а минимальная — плотность межтрабекуляного пространства. Измерения минеральной плотности костной ткани межзубной перегородки проводили на томографических срезах одинаковой толщины, сделанных на одном томографе Planmeca до и спустя год после лечения.

Клинический случай

Пациентка В., 42 лет, обратилась в многопрофильную стоматологическую поликлинику УГМА с жалобами на подвижность зубов, запах изо рта, кровоточивость десны при чистке зубов. Ранее наблюдалась у пародонтолога по месту жительства. Кровоточивость десны отмечает на протяжении 10 лет. Раз в год проводила профессиональную гигиену полости рта.

При осмотре общее состояние больной удовлетворительное. Лицо пациентки симметричное, региональные лимфатические узлы не пальпируются. Функция жевания не нарушена. Мелкое преддверие полости рта. Тяжи в области преддверия полости рта. Уздечки верхней губы, языка, нижней губы средние. Слизистая оболочка полости рта, губ, щек, языка ярко-розового цвета, блестящая, влажная, без патологических образований. Слизистая оболочка альвеолярных отростков верхней и нижней челюстей ярко-красного цвета, видны над- и поддесневые зубные отложения. Глубина пародонтальных карманов 6 мм в области дистальной группы зубов верхней челюсти слева. Определяется серозно-гнойный экссудат.

Индекс Рассела (ПИ) = 6,5. Подвижность зубов 1.7, 1.6, 1.2 II степени по классификации Miller в модификации Fleszar; подвижность 1.5, 1.4, 1.3, 1.1, 2.1, 2.2, 2.3, 2.4, 2.5 зубов I степени.

Денситотомометрия (определение минеральной плотности кости) по данным конусно-лучевой компьютерной томографии между зубами 1.1 и 1.2 (рис. 3) составила 651 у. е., между зубами 3.6 и 3.7 (рис. 5) — 755 у. е. Исследования показали, что имеется снижение минеральной плотности кости в боковых отделах верхней челюсти (рис. 7) до 1030 у. е. и нижней челюсти (рис. 9) до 1288 у. е.

Измерения минеральной плотности проводили в трех томографических срезах, затем подсчитывалось среднее арифметическое для области исследования (табл. № 1).

Клинико-лучевые данные оценивались как деструктивные процессы на всем протяжении длины альвеолярного отростка с признаками обострения хронического воспалительного процесса: вертикальная резорбция межзубных перегородок более одной второй длины корней зубов, расширение периодонтальной щели зубов, очаги остеопороза вершин межзубных перегородок, костные карманы, фуркационная резорбция, изменение положения зубов в зубном ряду в вестибулооральном направлении. Атрофия альвеолярных отростков челюстей, убыль костной ткани по высоте, ширине, толщине альвеолярных отростков верхней и нижней челюстей во фронтальных и боковых отделах. Замыкательная кортикальная пластинка альвеолярных отростков челюстей частично разрушена в дистальных отделах. Неоднородный остеопороз в боковых отделах альвеолярных отростков верхней и нижней челюстей.

Диагноз: обострение хронического генерализованного пародонтита тяжелой степени. Частичная потеря зубов. Мелкое преддверие полости рта, тяжи в области преддверия полости рта. Деформация окклюзионной поверхности.

Под аппликационной анестезией проведены снятие зубных отложений с зубов, полировка зубов, аппликация бальзама «Асепта» и геля для десен.

Подобран комплекс фармакологических препаратов, включающий антибактериальную, иммунокорригирующую, витаминотерапию и ферментативную терапию. Подвижный 1.2 зуб II степени был депульпирован и шинирован. В течение года пациентке два раза проводили профессиональную гигиену полости рта.

Через год пациентка отмечала следующие улучшения состояния в полости рта: исчезли кровоточивость десны, запах изо рта, снизилась подвижность зубов. Слизистая оболочка альвеолярных отростков верхней и нижней челюстей бледно-розового цвета, плотно обхватывает шейки зубов. Рекомендована консультация стоматолога-хирурга с целью проведения реконструктивных операций в области преддверия полости рта. Повторно проведена компьютерная томография на аппарате Planmeca. Клинико-лучевые данные отразили стабилизацию воспалительного процесса в тканях пародонта: сформирована кортикальная пластинка межзубных перегородок верхней и нижней челюстей, уменьшились костные карманы и периодонтальные щели зубов. В динамике определена минеральная плотность кости между зубами 1.1 и 1.2 — 694 у. е. (рис. 4), 3.6 и 3.7 — 907 у. е. (рис. 6), что показывает увеличение плотности кости на 7 и 17 % соответственно после лечения. Плотность компактного слоя костной ткани в боковом отделе верхней и нижней челюстей составила 1273 у. е. (рис. 8) и 1505 у. е. (рис. 10), что показывает увеличение минеральной плотности кости на 19 и 15 % соответственно (табл. № 1).

Таблица № 1. Динамическая денситотомометрия межальвеолярной кости и компактного слоя костной ткани челюстей с применением инструмента выявления минеральной плотности по данным КЛКТ Planmeca в у. е.

Минеральная плотность в условных единицах

Межальвеолярная кость

Компактный слой костной ткани в боковых отделах

Между 1.1 и 1.2 зубами

Между 3.6 и 3.7 зубами

Верхняя

челюсть

Нижняя

челюсть

До

лечения

Аксиальный срез

622

715

1034

1241

Коронарный срез

682

765

1015

1297

Сагиттальный срез

609

785

1043

1326

Среднее значение

651

755

1030

1288

После

лечения

Аксиальный срез

708

865

1233

1511

Коронарный срез

556

884

1283

1478

Сагиттальный срез

819

974

1301

1528

Среднее значение

694

907

1273

1505

Выводы

  1. Денситотомометрия больных пародонтитом на КЛКТ Planmeca способствует улучшению методов диагностики заболеваний пародонта, а также в динамике позволяет правильно оценить качество проводимого лечения (включая антибиотикотерапию).

  2. Динамическое наблюдение больного пародонтитом показало увеличение минеральной плотности костной ткани не только межзубных перегородок (межальвеолярных перегородок), но и компактного слоя костной ткани в боковом отделе верхней и нижней челюстей.

  3. Минеральная плотность костной ткани — объективный критерий оценки состояния тканей пародонта, важнейший диагностический признак, который также позволяет сопоставлять полученные данные до и после лечения с числовыми критериями различных форм хронического генерализованного пародонтита.
